Вентиляция в лаборатории
Вентиляция в лаборатории обеспечивает удаление вредных веществ, полученных в результате участия химических реакций, например, дым, испарения и взрывоопасные частицы, пыли и другие. Вывод организован непосредственно с рабочих мест за пределы здания. Перед выбросом в атмосферу воздух предварительно очищают с целью сохранения окружающей среды. Если речь идет о потенциальном наличии в химической лаборатории взрывоопасных веществ, вентиляционная система не должна допускать рециркуляцию воздуха.
Помимо закачки и удаления воздуха, вентиляция в лаборатории ставится в следующих целях:
- Обеспечение безопасности – даже в помещении с окнами кислорода хватает на 3-5 чел. Когда персон больше, возникает избыток углекислого газа, вместе с которым появляется удушье. Добавляйте сюда опасные испарения;
- Управление условиями – температура, влажность, скорость подачи контролирует вентиляция лаборатории. Она заменяет все существующие климатические системы;
- Улучшение показателей персонала – жара, холод, сквозняки, загрязнение окружающей среды и прочие нюансы не дают людям спокойно работать. Они раздражают и утомляют;
- Соблюдение гигиены на объекте – для принудительного воздухообмена предусмотрены еще и СанПиНы. Они обязуют устанавливать фильтрационное оборудование. Оно предотвращает попадание внутрь пыли, выхлопных газов, листьев, пуха и даже микробов.
Наши преимущества
Форма обратной связи
Вентиляция лаборатории: Требования и нормы
Вентиляция химической лаборатории должна являться автономной от общей системы вентиляции здания. Если в здании имеется несколько однопрофильных химических лабораторий, они могут быть объединены единой вентиляционной системой.
Требуется обеспечение высокой скорости выпуска воздуха, поскольку это служит гарантией того, что выбросы не попадут в воздухозаборные отверстия и открытые окна. Мощность воздуховода вытяжной системы должна преобладать над приточной. Таким способом достигается и поддерживается необходимое понижение давления.
Параметры воздухообмена:
- Разрежённость – характеристика для хим. лабораторий, выставляющаяся на отметке в 5-10 Па;
- Скорость воздуха – до 0,6 м\с. Средний показатель 0,2 м/ч;
- Температура – выставляется в диапазоне от 18 до 28 градусов;
- Влажность – от 35 до 60%. Она подстраивается под продукт, который производится, или др. объекты;
- Кратность – 4-8 для обычных зон. И 15-20 для блоков, где люди имеют дело с ядовитыми веществами.
Стандарты и требования для вентиляционных систем в лабораториях определены в нескольких документах, включая СНиП II-33-75, СН 245-71 и МУ 2.6.5.033-2017.
Нормативы включают ориентировочные показатели кратности воздухообмена в различных типах лабораторий. Например, физические лаборатории должны иметь от 5 до 15 смен воздуха в час, химические лаборатории — также от 5 до 15 смен с учетом работы вытяжных шкафов, а лаборатории с животными — от 10 до 15 смен в час.
Приточная вентиляция обычно работает с 100% свежим воздухом после фильтрации и термической обработки. Общие положения также подчеркивают необходимость избегать сквозняков и направления воздушного потока на людей и оборудование.
В химических лабораториях особое внимание уделяется выбору материалов для вентиляционных систем, уровню шума (рекомендуемый уровень — 40-45 дБ), и предусмотрению смотровых отверстий для очистки воздуховодов.
Расчет вентиляции в лаборатории
Перед тем, как приступить к расчетам вентиляционной системы, проектировщики анализируют потенциальные зоны концентрации вредных веществ, влаги и тепловых потоков. Это позволяет оптимизировать расход воздуха, что в свою очередь снижает общие затраты.
Комплекс расчетов вентиляции включает в себя оценку теплопотерь и воздухообмена. Для этого требуются следующие данные:
- Расчетная температура внутреннего воздуха, определяемая в соответствии с нормативами, технологическими требованиями и предпочтениями заказчика.
- Тепловыделения от оборудования и процессов, а также от людей.
- Выделение влаги, вызванное, например, химическими реакциями.
- Выделение вредных веществ, таких как химические соединения, микроорганизмы и бактерии.
- Расчетная температура наружного воздуха, учитывая его предварительное подогревание перед поступлением в помещение.
- Планировочные чертежи помещения для оптимального распределения воздуха и расчета теплопотерь.
- Информация о материалах конструкций и количестве проемов для расчета теплопотерь.
На основе этих данных проектировщики определяют стратегии вентиляции для каждого помещения. При необходимости разрабатываются системы местной вытяжной вентиляции, которые могут значительно повлиять на общий расход воздуха.
Далее определяется общий расход воздуха, необходимый для проведения вентиляции. Это включает:
- Оценку требуемого расхода воздуха для учета теплоизбытков, влагоизбытков и вредных веществ.
- Выбор максимального значения расхода воздуха для обеспечения адекватной вентиляции.
Эти шаги позволяют эффективно спроектировать систему вентиляции, обеспечивая безопасные и комфортные условия работы в лабораторных помещениях.
При известном количестве выделяемых газов в помещении можно рассчитать необходимый объем воздуха для их ассимиляции. Это делается с использованием специальной формулы:
Также можно рассчитать необходимый объем приточного воздуха для ассимиляции влаговыделений до требуемого уровня влажности в помещении.
Для этого используется формула:
Кроме того, кратность воздухообмена определяется как количество раз, когда воздух полностью сменился в помещении за единицу времени:
Эти формулы и методы лишь некоторые из множества, используемых при проектировании вентиляции в лабораториях. В зависимости от конкретных условий и требований специфика расчетов может существенно отличаться.
Кратность воздухообмена в лабораториях согласно СНиП
| Помещение | Расчетная температура воздуха, °С | Кратность воздухообмена в час | |
|---|---|---|---|
| приток | вытяжка | ||
| Радиологическая группа | |||
| Лабораторное помещение | 18 | 3 | 5 |
| Помещение врачей и лаборантов комнаты для занятий | 18 | — | 1,5 |
| Помещение для серологических исследований, посевные, помещения для экспресс-диагностики | 18 | 5 | 6 |
| Боксы | 18 | 6 | 5 |
| Предбоксы | 18 | — | 10 |
| Помещения энтомологии для гельминтологических исследований, средоварные | 18 | 5 | 6 |
| Моечные: а) без моечной машины б) с моечной машиной | 18 18 | 5 3 | 6 5 |
| Стерилизационные автоклавные | 18 | — | 3 |
| Термальные комнаты | По требованию технологии | ||
| Комнаты для приема регистрации, сортировки и выдачи результатов анализов | 18 | — | 3 |
| Вирусологическое отделение и лаборатория отдела особо опасных инфекций | |||
| Помещения для идентификации респираторных, энтеральных вирусов, для приготовления культуры тканей: а) рабочие комнаты врачей и лаборантов б) боксы в) предбоксы г) предбоксы для приготовления культуры тканей | 18 18 18 18 | 5 5 6 — | 6 6 5 10 |
| Помещение для идентификации арбовирусов: а) рабочие комнаты врачей и лаборантов б) боксы в) предбоксы | 18 18 18 | 5 5 — | 6 6 10 |
| Комнаты для проведения бактериологических исследований, комнаты для обработки ловушек и приготовления приманок, вскрывочные | 18 | 3 | 6 |
| Комнаты для приема регистрации, сортировки и выдачи результатов анализов | 18 | — | 3 |
| Комнаты для заражения грызунов (биопробная) | 18 | 8 | 10 |
| Коридоры | 18 | По балансу отделения | — |
Типы лабораторий
Вентиляция химической лаборатории
Вентиляция эмбриологической лаборатории
Должна быть самостоятельной и проектируется отдельно от вентиляции здания. Если на объекте расположено несколько химических лабораторий, допускается их объединение одной вентиляционной сетью. Не допускается достигать воздухообмена путем открывания окон и проветриванием. При устранении вредных веществ из помещения рекомендуется устанавливать дополнительные устройства фильтрации. Мощность вытяжки должна быть выше притока. Таким образом достигаются и поддерживаются требуемые показатели давления.
Важно: Объем воздуха в лаборатории должен меняться 12-20 раз за один час. При этом учитывается статический объем, когда вся система не работает.
Одно из условий организации вентилирования — это установка фильтров с активированным углем, которые очищают воздушные массы от различных органических соединений и различных взвесей. Их предусматривают как на выходе (перед выбросом в атмосферу), так и на входе (для исключения попадания пыли, насекомых и других загрязнений).
Их периодическая очистка зависит от объема прогоняемого воздуха, от назначения помещения и специфики производства.
Важно: Объем воздуха в эмбриологической лаборатории должен меняться примерно 10 раз за один час.
Какая вентиляция применяется в лабораториях?
Шахты – основная составляющая конструкции. Они изготавливаются из металла. Используются нержавеющие сплавы, иногда покрытые дополнительной защитой. Дополнительно монтируется тепло- и шумоизоляция. Все остальные компоненты приточно-вытяжной вентиляции лаборатории можно разделить несколько типов:
- Круглые дроссельные – в трубе вращающийся диск. Когда он расположен параллельно стенкам шахты, воздух проходит;
- Квадратные шиберные – в раме 4-5 заслонок, которые закрывают на манер жалюзи.
Также предусматриваются воздушные клапаны, предотвращающие выход воздуха наружу или проникновение холода.
- Сервоприводы – управляют движением заслонок;
- Вентиляторы – создают тягу. Представлены канальными и центробежными моделями, а также более дешевыми осевыми;
- Калориферы – обогревают помещение. Температура воздуха поднимается непосредственно в шахтах до нужного показателя;
- Датчики – они считывают параметры потока (влажность, температура и т. д.), после чего передают сигнал центру управления, тот включает и отключает оборудование;
- Щиты – шкафы для управления электрическими узлами. Оснащаются кнопками, индикаторами;
- Панели – удаленные терминалы для запуска и регулировки функций. Сегодня блоки с аналоговыми переключателями часто заменяются дисплеями, позволяющими точно выставлять и отслеживать параметры, а также программировать график работы системы вентиляции лаборатории.
Очистное оборудование в помещениях для опытов и исследований одно из самых сложных – мы предлагаем 3 вида фильтров, отличающихся размерами габаритами частиц:
- EU1-4 (G1-4) – задерживают крупные объекты. Их размер превышает 10 мкм. В этой группе пух, шерсть и т. п.;
- EU5-9 (G5-9) – задерживают средние частицы. Их размер варьируется в диапазоне от 1 до 10 мкм;
- H10-18 – фильтры тонкой и ультратонкой обработки. Не дают попадать внутрь вирусам и спорам.
Очистные элементы вентиляция лаборатории могут удалять и нетвердые загрязнения. В категории 2 варианта:
- Угольные – работают с токсинами вроде ртути, толуола и еще десятками веществ;
- ФКО – ультрафиолетом уничтожают биологические материалы.
Виды вентиляционных систем для лаборатории
Лабораторные помещения требуют специализированных вентиляционных систем для обеспечения безопасности и комфорта работы. Рассмотрим основные типы вентсистем:
- Приточная вентиляция: Приточная система обеспечивает поступление свежего, предварительно очищенного воздуха в лабораторию. Воздух подается через специальные отверстия в потолке с соблюдением параметров воздушного обмена и скорости потока. Важно избегать турбулентности воздушного потока для обеспечения эффективной работы системы.
- Вытяжная вентиляция: Вытяжная система необходима для удаления выбросов вредных веществ из лабораторного бокса. Вытяжные шкафы и установки обеспечивают эффективное удаление вредных паров и газов. Согласно нормам СНиП, все работы с агрессивными веществами должны проводиться в вытяжном шкафу.
- Приточно-вытяжная вентиляция: Комплексные системы позволяют регулировать микроклимат и воздушный обмен в лабораторном боксе. Современные установки оснащены регуляторами переменного расхода воздуха, что позволяет экономить энергию при минимальной нагрузке.
- Аварийная вентиляция: Для безопасности в случае аварии устанавливаются системы аварийной вытяжной вентиляции. Оборудование оснащается датчиками, сигнализирующими о выбросе опасных веществ. Установка также имеет ручную систему запуска изнутри и снаружи помещения для оперативного реагирования на чрезвычайные ситуации.

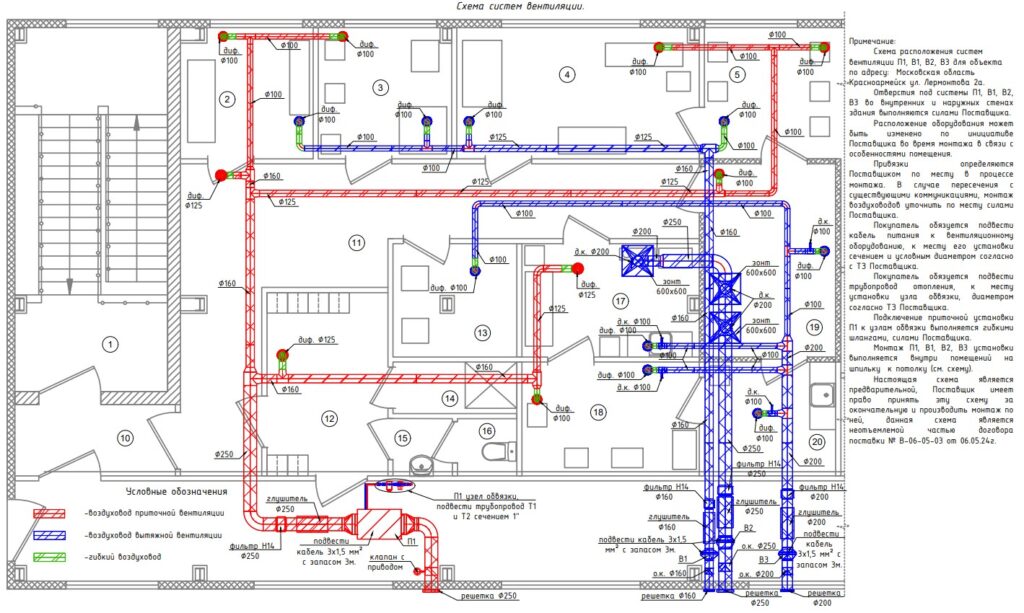

Проектирование и монтаж
Дополнительная информация про вентиляцию в лаборатории:
- Автоматика устанавливается всегда – она обеспечивает предварительный старт и проветривание комнат, управляет параметрами, следя за концентрацией опасных веществ;
- Принудительные сети обязательны – естественного обмена недостаточно, когда ведется работа с порошками и т. п.;
- Изоляция опасных зон – некоторые блоки полностью отсекаются от смежных комнат. Для них собирается отдельная сеть;
- Защита от аварий – монтируется система для экстренных случаев, для быстрого удаления токсинов, дыма, ликвидируя тем самым пожары и утечки.
Это примерный набор функций. На деле такие нюансы учитываются индивидуально. Наши специалисты хорошо знакомы с особенностями обустройства различных предприятий – мы поможем собрать эффективную сеть под ваши цели. Приточно вытяжная система вентиляции для лаборатории разрабатывается с учетом пожеланий Заказчика и санитарно-эпидемиологических норм.
Особенности вентиляции в разных лабораториях
В различных лабораториях применяются специализированные вентиляционные схемы, учитывающие особенности работы и требования к безопасности:
Бактериологическая лаборатория: В таких помещениях проводится работа с вирусами и бактериями, поэтому особое внимание уделяется герметичности помещения. Выходы системы вытяжки оборудованы специальными фильтрами и системами обеззараживания. Также устанавливаются бактерицидные лампы над рабочими поверхностями. При проведении экспериментов скорость воздушного потока поддерживается на уровне 0,5–0,9 м/с. Кратность воздухообмена колеблется от 10 до 20 раз в час.
Химическая лаборатория: Химические лаборатории представляют собой разнообразные помещения, различающиеся по функционалу и оснащению:
- Лаборатории офисного типа:
Эти помещения предназначены в основном для аналитической работы, где персонал не вступает в контакт с химическими реактивами. - Бытовые лаборатории:
Здесь осуществляются функции столовых, ванных комнат, санузлов и прочих бытовых нужд. - Производственные лаборатории:
В этих помещениях идет контактная работа с химическими реактивами, проводятся технологические исследования и химические эксперименты.
При проектировании вентиляционных систем для химических лабораторий важно учитывать ряд основных требований. Такие системы направлены на обеспечение безопасности персонала и своевременного удаления опасных летучих веществ из воздуха лабораторных помещений.
Кроме того, существуют специфические требования к самим химическим лабораториям:
- Не допускается их размещение в подвальных помещениях.
- Система воздухообмена в таких помещениях формируется независимо от вентиляции в других зонах.
- Обязательно наличие противопожарной сигнализации, автоматического пожаротушения и других защитных систем.
- При тушении возгорания на таких объектах допускается использование только специализированных огнетушителей.
Для данного типа лабораторий разрабатывается единая система вытяжки с отдельным рукавом над рабочими столами. Дополнительно устанавливаются вытяжные шкафы, а на выходе предусматриваются качественные фильтры для улавливания химических веществ. Кратность воздухообмена в химических лабораториях составляет 20 раз в час.
Эмбриологическая лаборатория — это специализированное помещение, где осуществляются исследования и эксперименты в области эмбриологии. Для обеспечения безопасности и эффективной работы в таком пространстве необходимо учитывать ряд особых требований:
- Улавливание пылевых частиц: Обязательным требованием является наличие средств для улавливания мельчайших пылевых частиц. Это необходимо для поддержания чистоты воздуха в лаборатории и предотвращения загрязнения рабочей зоны.
- Фильтрация воздуха: На приточной части вентиляционной системы следует устанавливать фильтрующие устройства из активированного угля. Они помогают перехватывать органические загрязняющие примеси, обеспечивая высокий уровень чистоты воздуха в лаборатории.
- Защита от выбросов: Также необходимо предусмотреть фильтры на вытяжной системе, чтобы исключить выброс бактерий в атмосферу. Это способствует поддержанию гигиенических стандартов и защите окружающей среды.
- Регулярная замена фильтров: В ходе проектирования вентиляционной системы указывается не только тип и характеристики фильтров, но и их периодичность замены. Это важно для поддержания эффективной работы системы и обеспечения безопасных условий работы в лаборатории.
Зуботехнические лаборатории: Являются комплексом помещений с различным назначением и функционалом, подразделяющихся на основные и специальные. В основных помещениях выполняются работы, связанные с заготовительными операциями, а в специальных проводятся операции, сопровождающиеся выделением различных продуктов в виде дыма, копоти, газов и паров. К специальным помещениям относятся:
- Гипсовочная.
- Литейная.
- Полимеризационная.
- Полировочная и другие комнаты, имеющие специфическое назначение.
При проектировании и монтаже оборудования необходимо исключить возможность проникновения побочных продуктов пайки, шлифовки или сварки в другие помещения, для чего в специализированных отделениях увеличивается мощность вытяжных линий и устанавливаются вытяжные шкафы. Не менее важно следить за содержанием в воздухе лекарственных или химических веществ в виде взвесей или паров, в количестве, превышающем предельно допустимую концентрацию.
