Как провести расчет вентиляции?

Системы вентиляции представляют собой сложные инженерные системы, требующие проведения математических расчетов для обеспечения эффективного воздухообмена. Нарушения в процессе проектирования могут иметь серьезные последствия. Недостаточная циркуляция воздуха может привести к застою и духоте в помещении, тогда как избыточная циркуляция может вызвать сквозняки, потерю тепла и возникновение простудных заболеваний. В промышленных и коммерческих зданиях такие проблемы могут привести к серьезным последствиям, включая штрафы со стороны контролирующих органов и простой производственных процессов.

Поэтапность расчет и проектирования в общем можно разделить на несколько шагов:

  • Расчет производительности системы вентиляции.
  • Определение допустимых шумовых характеристик и электрической нагрузки на объект.
  • Проведение аэродинамического расчета для определения требуемой мощности вентиляторов (выбор размеров и количества).
  • Расчет тепловой мощности системы подогрева воздуха (калорифера).
  • Подбор оборудования для системы вентиляции (вентиляторы, калориферы, шумоглушители и т.п.) с учетом требований по шумозащите, сопротивления системы, требуемого объема воздухообмена и необходимости подогрева приточного воздуха.

Требования к системам вентиляции

Требования к организации системы вентиляции определяются законами и правилами строительства, такими как СНиП 13330.2012, 41-01-2003, 2.08.01-89. Например, стандарты вентиляции для жилых зданий установлены в СНиП 41-01-2003. Расчет вентиляции осуществляется на основе объема воздуха, который должен циркулировать через помещение за определенное время (в м3/ч) или за час. Нормативы вентиляции различаются в зависимости от типа помещения:

  • для детских комнат, спален, гостиной предполагается одна смена воздуха в час;

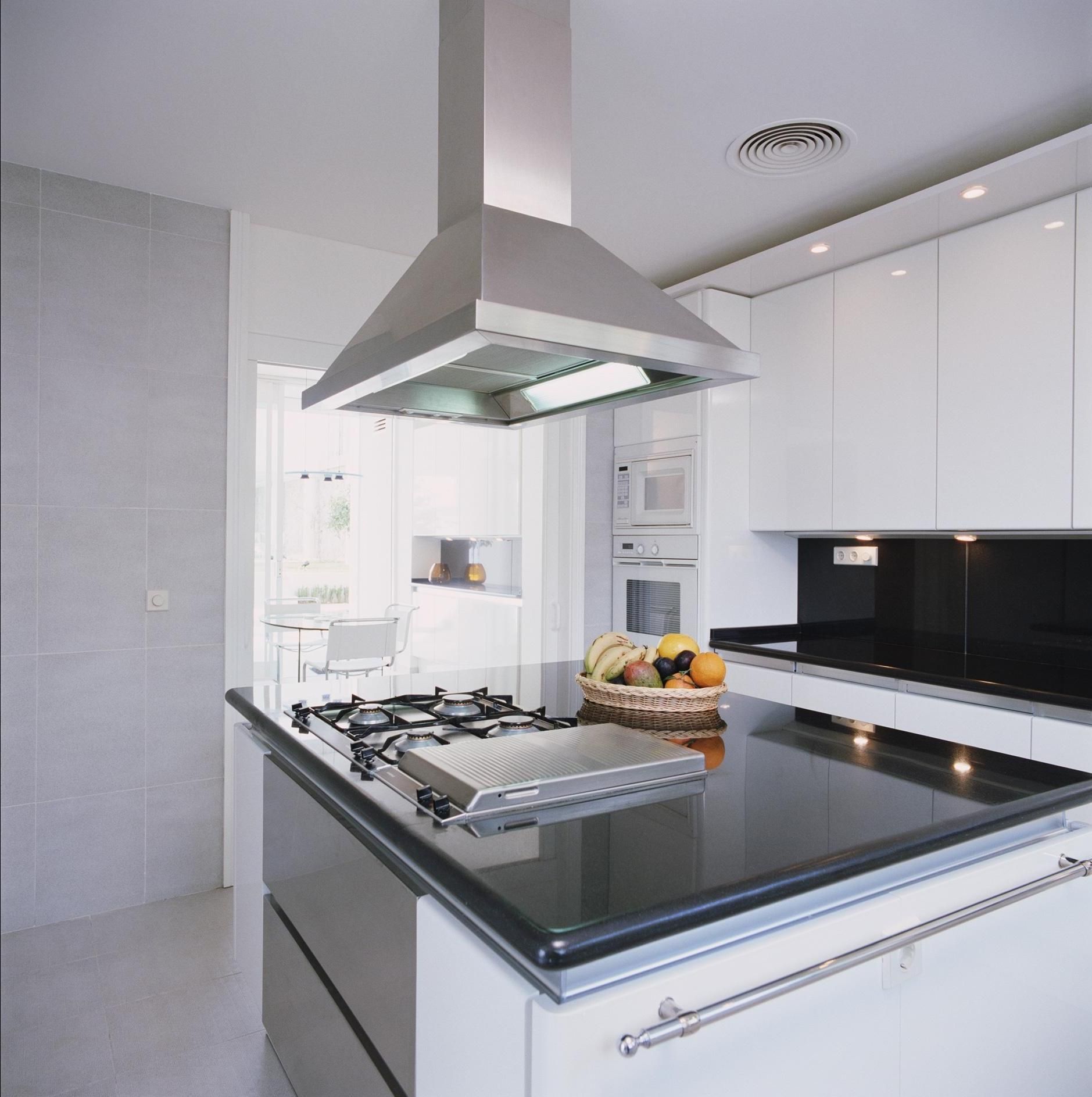

  • в кухнях с электрической плитой – 60 м³/ч;
  • в санузлах – 25 м³/ч;
  • в кухнях с газовой плитой – одна смена в час (при работе плиты дополнительно 100 м³/ч);
  • в библиотеке, рабочем кабинете – 0,5 смены в час;
  • в подсобных помещениях, на прихожей, в гардеробной – 0,2 смены в час.

Также важно обеспечить доступ свежего воздуха на каждого человека в объеме 60 м³/ч в случае отсутствия специальных устройств для проветривания, таких как форточки, фрамуги или открывающиеся створки окон.

Производительность вентиляции может быть снижена, когда помещение не занято. Нормы вентиляции, установленные в СП 60.13330.2012, зависят от количества находящихся в помещении в течение двух часов и более. Например, для обеспечения свежего воздуха в объеме 30 м³/ч на одного человека, необходимо, чтобы на каждый квадратный метр площади квартиры приходилось не менее 20 м². В случае, если на одного жильца приходится меньше 20 м², подаётся 3 м²/ч на 1 м2 площади.

Как определить необходимую производительность системы вентиляции?

Нормы производительности вентиляционных систем варьируются в зависимости от типа помещения:

В квартирах обычно требуется от 100 до 500 кубических метров воздуха в час.

Для коттеджей этот показатель может составлять от 1000 до 2000 кубических метров в час.

В офисах же обычно необходимо обеспечить воздухообмен на уровне от 1000 до 10000 кубических метров в час.

Для определения необходимого объема приточного воздуха в помещении применяется простая формула: Q = V x K, где Q обозначает объем приточного воздуха в кубических метрах в час, V – общий объем помещения в кубических метрах, а K – коэффициент воздухообмена, выраженный в разах в час. Например, если общий объем гостиной составляет 100 кубических метров, а рекомендуемый коэффициент воздухообмена – 1 раз в час, то мы можем рассчитать объем приточного воздуха следующим образом: Q = 100 x 1 = 100 кубических метров в час.

Для расчета необходимого объема воздуха для вентиляции в помещении, где присутствует человеческая активность, можно использовать простой метод. Это позволяет определить количество приточного воздуха по формуле: количество людей в помещении умножается на минимальный необходимый приток воздуха на одного человека в час. Минимальный объем приточного воздуха зависит от особенностей помещения, таких как наличие кондиционера или вентиляции без возможности открытия окон. Например, для вентилируемой комнаты используется коэффициент 30 м³/ч, в то время как для помещения с кондиционером или вентиляцией без возможности открывания окон — 60 м³/ч. Также важно правильно распределить вентиляционные отверстия для эффективного обмена воздуха, и в этом процессе играет важную роль проектирование вентиляционных каналов.

Как рассчитать вентиляцию в зависимости от размера комнаты - пример

Что касается расчета вентиляции в зависимости от размера помещения, то методика, основанная на площади, считается одним из самых простых. Она заключается в умножении площади каждого помещения на соответствующий коэффициент воздухообмена. Этот коэффициент зависит от типа помещения: для спальни обычно используется коэффициент 0,5, для кухни – 1,0, а для ванной – 3,0. Затем полученные значения суммируются для определения общего объема воздуха, который необходимо заменить в помещении за один час.

  • Пример: Для дома площадью 50 квадратных метров и двумя жильцами, используя метод расчета на основании площади помещения, получим следующие результаты: для спальни площадью 12,5 квадратных метров – 6,25 кубических метра воздуха в час; для кухни площадью 9,4 квадратных метров – 9,4 кубических метра в час; и для ванной комнаты площадью 3,1 квадратных метра также 9,4 кубических метра. Таким образом, общий объём воздуха, подлежащий замене в доме за 1 час составит 25,05 кубических метров.
Расчет вентиляции для нежилых помещений

Чтобы обеспечить сотрудников чистым воздухом и удалить загрязненный воздух, необходимо тщательно проработать работу вентиляционных систем. Основа проекта – это расчет воздушного потока для удаления и подачи воздуха. Важно также определить местоположение воздухозаборников и выводов, выбрать правильное оборудование, такое как вентиляторы, установки для вентиляции и трубы. Расчет вентиляции для производственных и коммерческих помещений – это индивидуальный процесс, исходящий из уникальных архитектурных особенностей каждого здания. Нет универсальной формулы, так как разнообразие структур и процессов внутри помещений требует индивидуального подхода. Главное – соблюдать нормативы, установленные в соответствии с требованиями СНИП и ГОСТов. Эти документы определяют стандарты и правила, которые обязательны для соблюдения при проектировании и оборудовании вентиляционных систем.

Для определения необходимой вентиляции для удаления вредных выделений из других источников существует несколько параметров, которые следует учитывать:

  • В спортивных залах необходимо предусмотреть 100 кубических метров воздуха в час на каждого спортсмена.
  • В местах для курения требуется обеспечить 100 кубических метров воздуха в час на каждого курящего.
  • В медицинских учреждениях рассчитываются параметры в зависимости от конкретной ситуации, но в среднем необходимо предусмотреть вентиляцию в 3 раза выше стандартной нормы.
  • В кафе и ресторанах расчеты вентиляции осуществляются с учетом мощности вентиляционной системы и количества посетителей, а также зон для курения.
  • В производственных помещениях вентиляция рассчитывается исходя из выбросов вредных веществ, а также предусматривается 60 кубических метров воздуха в час на каждого работника, находящегося в цеху более трех часов.
Форма обратной связи

    КОНТАКТЫ

    г. Москва, Холодильный переулок, 3к1с3

    Телефон: +7 (495) 374-74-69

    Есть ли у Вас возникли вопросы в расчетах и стоимости работ, отправьте нам заявку сейчас, и мы свяжемся с вами в ближайшее время.

    Расчет приточно-вытяжной вентиляции

    Вентиляция с приточным и вытяжным воздухопотоком особенно важна в общественных местах и на промышленных предприятиях.
    На производстве, например в цехах, вытяжная вентиляция играет ключевую роль. Она удаляет вредные вещества и примеси, которые возникают в процессе работы. Важно, чтобы фильтры на вытяжных системах правильно работали, чтобы сохранить здоровье работников. При этом, расчет системы вытяжной вентиляции должен учитывать общее количество людей в помещении и их потребности в свежем воздухе.
    Как же провести расчет вытяжной вентиляции? Нам понадобится знать минимальное количество воздуха, которое требуется для каждого человека в час, а также параметры самого помещения (площадь и высоту). В зависимости от типа помещения и его назначения, мы определим кратность воздухообмена, которая обычно составляет от 20 до 60 м³/ч. Затем, используя формулу, можно рассчитать необходимую мощность системы вытяжной вентиляции.
    Система приточной вентиляции работает иначе. Она зависит от природных условий за окном, так как основные приточные устройства – это окна и двери. Однако, в некоторых случаях, особенно на производстве, механическая система приточной вентиляции становится необходимостью. Здесь также важен правильный расчет, чтобы обеспечить людей свежим воздухом и избежать сквозняков.
    Чтобы рассчитать мощность приточных установок, нужно знать параметры помещения и количество людей в нем. Расчет проводится по тем же формулам, что и для вытяжной вентиляции.

    Что еще надо учесть при расчете принудительной вентиляции?

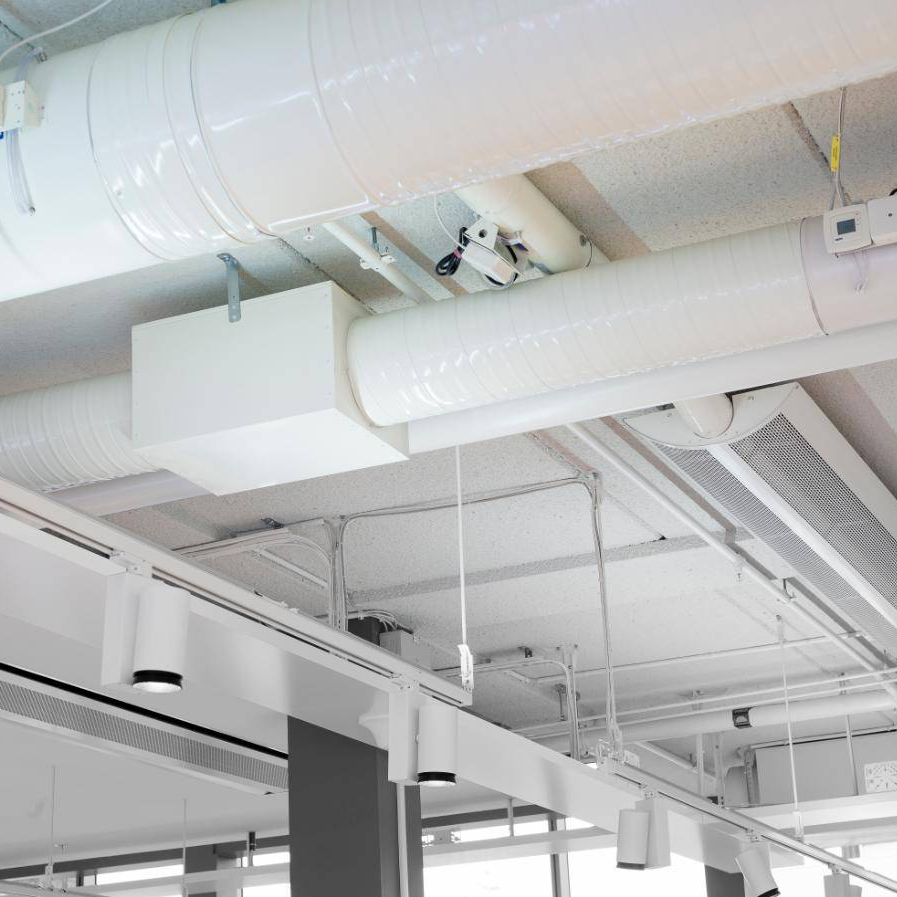

    Механизированная вентиляция функционирует благодаря вентиляторам, которые активно перемещают и циркулируют воздух. Существует три основных типа механической вентиляции: приточная, которая подает свежий воздух в помещение; вытяжная, отводящая использованный воздух наружу; и комбинированная приточно-вытяжная, обеспечивающая одновременный подачу и отвод воздуха. Такие системы могут быть дополнены рекуператором, который перехватывает тепло от отработанного воздуха и передает его на поступающий воздух.
    При расчетах и разработке системы учитываются множество факторов: объем воздуха, поступающего и отводимого, размеры вентиляционных каналов, особенности воздуховодов, мощность вентиляторов, теплопотери в период отопительного сезона, характеристики рекуператора, ресурс системы фильтрации, свойства канальных нагревателей и охладителей, энергопотребление и звукоизоляционные характеристики материалов. Из-за сложности расчета подобной вентиляции рекомендуется обратиться к опытному инженеру. Также вы можете оставить заявку на сайте, и наш менеджер свяжется с вами, чтобы предоставить консультацию и помочь с расчетом вентиляции для любого помещения.

    Расчет вентиляции для дома или квартиры

    Для обеспечения свежего воздуха в доме существует два способа расчета необходимого количества воздухообмена. Первый способ основан на объеме комнаты и кратности циркуляции воздуха, а второй – на количестве проживающих в нем людей и норме расхода воздуха на одного человека.

    Если выберем первый способ, то для расчета необходимо умножить объем комнаты на кратность замены воздуха. Как вариант, можно использовать нормативный расход воздуха, который составляет 60 м³/ч для человека, присутствующего постоянно, и 20 м³/ч для временного пребывания человека в помещении.
    Альтернативно, для второго способа следует вычислить количество проживающих в помещении людей и умножить на норму расхода воздуха. Кратность воздухообмена – это количество смен воздуха в помещении за один час. Она зависит от типа помещения и регламентируется специальными таблицами.

    Для частного дома метод среднего значения между результатами, полученными по этим двум способам, может оказаться наиболее удобным.

    Также следует учесть объем воздуха на человека

    Если в помещении находится много людей, рекомендуется подавать 30 м³ воздуха в час на каждого человека. Необходимо учитывать, что на каждый квадратный метр площади следует приток 3 м³ воздуха в час. Если комната не проветривается естественным путем, например, нет окон, то необходимо обеспечить 60 м³ воздуха в час на каждого человека. Эти параметры помогут поддерживать здоровый воздух в помещениях, особенно в тех случаях, когда люди проводят там много времени.

    Нужен ли расчет естественной вентиляции

    Естественная вентиляция работает без использования вентиляторов или других механизмов. Она достигается благодаря разнице в температуре между внутренним и внешним воздухом, что создает поток воздуха. Для определения оптимальной высоты вентиляционной шахты часто проводят расчеты. Обычно используется метод подбора, так как стандартные размеры и высоты шахт часто подходят.

    Высота шахты – важный параметр для расчета естественной вентиляции по формуле: p=h(pH-pB), где p – гравитационное давление в вентиляционном канале, h – высота шахты, pH – плотность поступающего воздуха, pB – плотность отработанного воздуха.

    Предполагается, что для естественной вентиляции необходимо спроектировать способы подачи свежего воздуха в помещение и удаления отработанного воздуха. В основном свежий воздух поступает через окна, двери и другие открытые проемы, а старый воздух удаляется через другие открывающиеся элементы. Однако этот метод имеет недостаток: он зависит от температуры внешнего воздуха. При повышении температуры воздуха на улице эффективность воздушного обмена уменьшается. Высокая температура наружного воздуха снижает разницу в давлении, что ухудшает вентиляцию. В то же время, зимой холодный воздух может неконтролируемо поступать в помещение, что требует дополнительной регуляции температуры.

    Как рассчитать стоимость установки вентиляции?

    Цена на монтаж вентиляции зависит от нескольких факторов:

    • Тип конструкции вентиляционной системы;
    • Сложность работы и осложняющие факторы;
    • Высота потолков;
    • Архитектура здания.

    Расчет стоимости и установка вентиляции в доме, офисе или на производственной площадке происходит после составления сметы и технического плана. Основной фактор, влияющий на цену, это тип выбранной системы, который определяется площадью помещения, наличием техники, животных и условиями в комнатах. Цена также зависит от сложности и срочности работ. Наиболее точную стоимость сможет рассчитать профессионал в этой области до начала работ.

    Стоимость вентиляционного оборудования определяется несколькими факторами, включая его качество, мощность, технические характеристики и доступные дополнительные функции, такие как возможность охлаждения или увлажнения воздуха. Важным аспектом также является уровень автоматизации управления системой. На нашем веб-сайте представлен подробный прайс-лист на проектирование вентиляционных систем, включая цены за квадратный метр.
